密封方式：外卡式
密封范圍：參見選型表
產品分類：異形管密封測試接頭

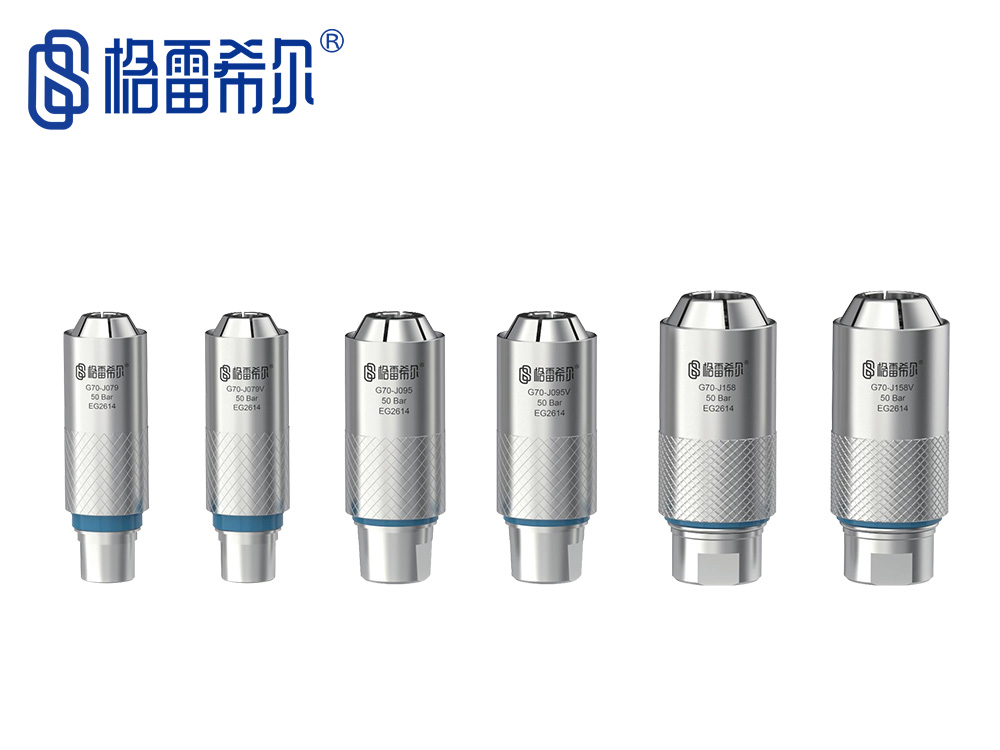

產品描述：G70J 系列密封測試接頭是一款燃油管專用接頭，與G70系列異型管密封測試接頭在外觀上沒···

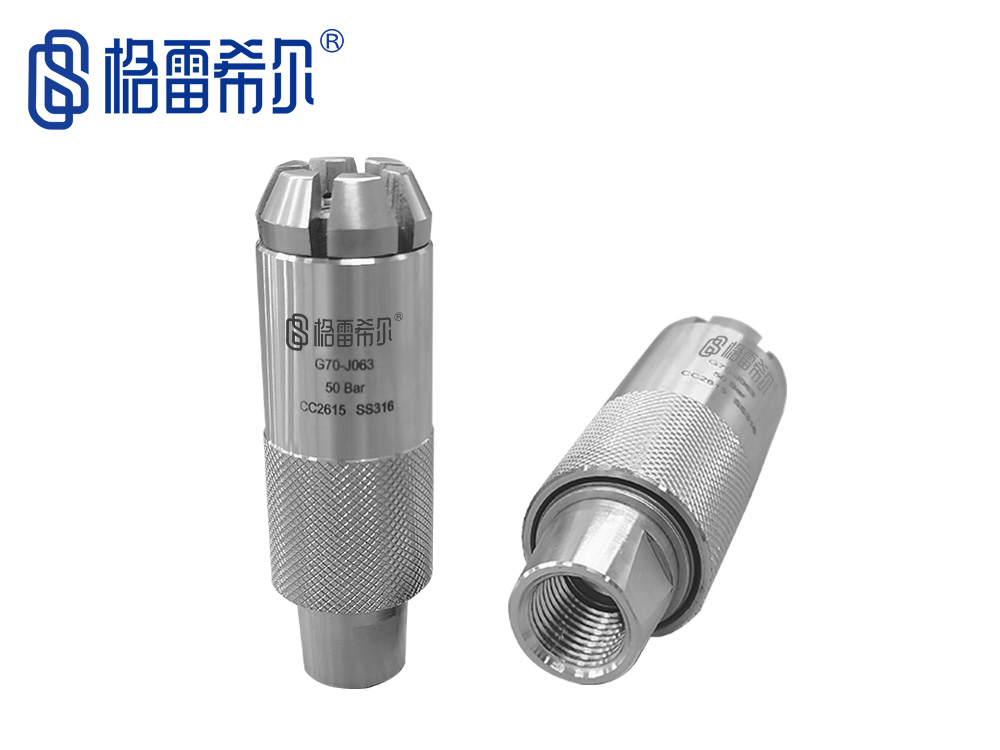

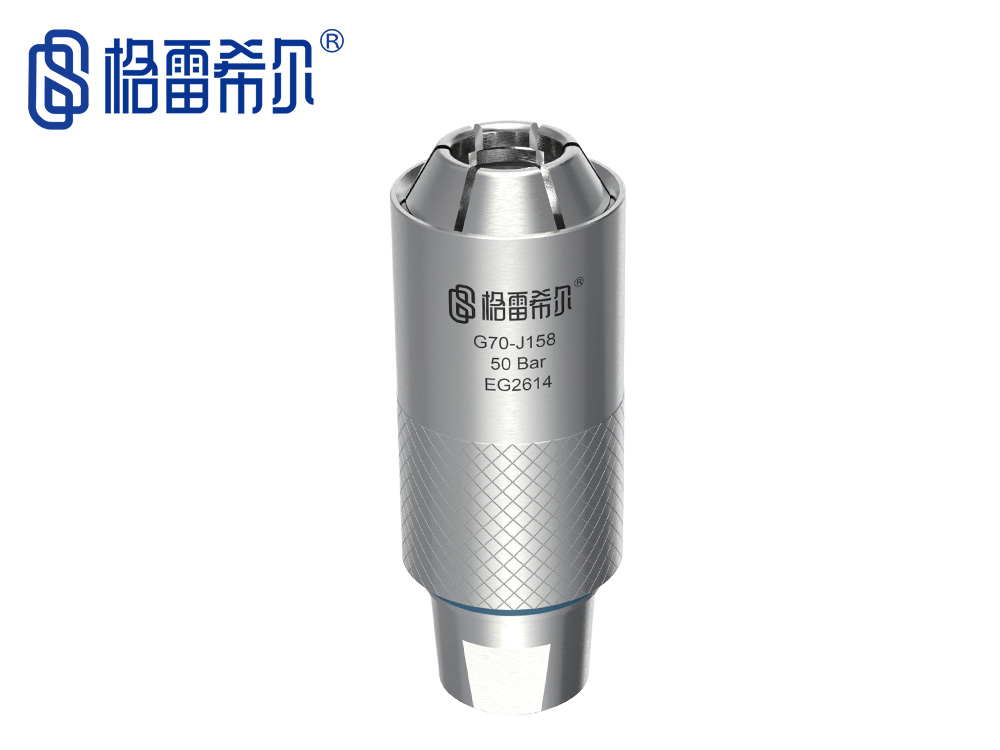

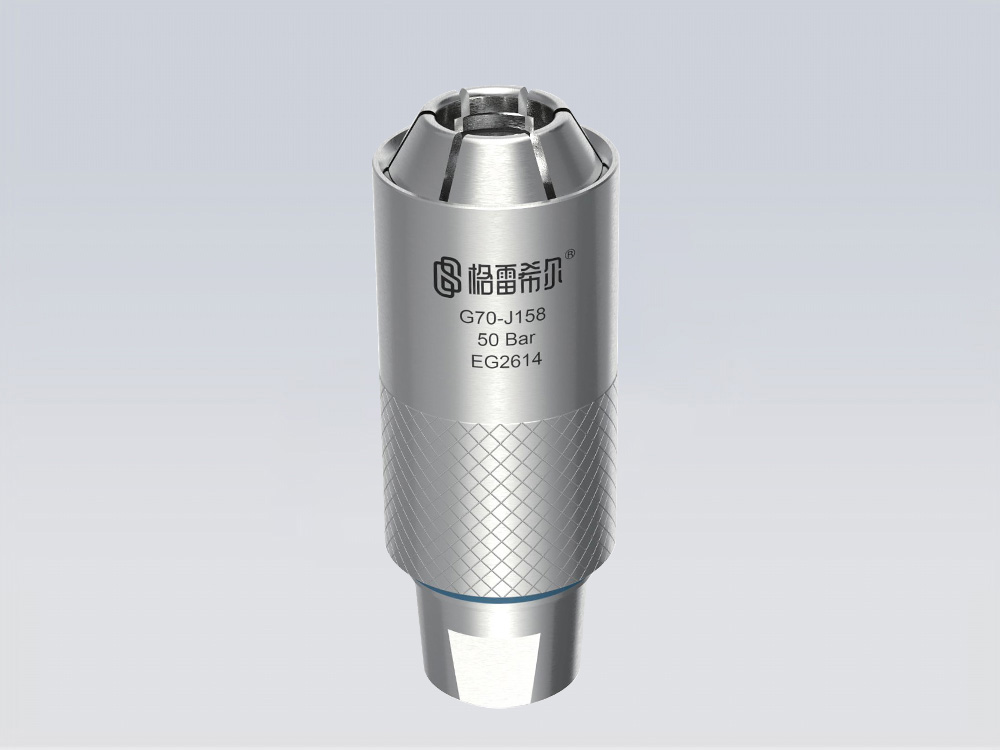

G70-J 系列密封測試接頭是一款燃油管專用接頭，與G70系列異型管密封測試接頭在外觀上沒有區別。其中 G70-J 帶 V 系列內設截止閥，當接頭與工件接口斷開時，內置截止閥處于關閉狀態，這樣可以阻止接頭內部的物質泄漏，如氦氣或流體等物質。

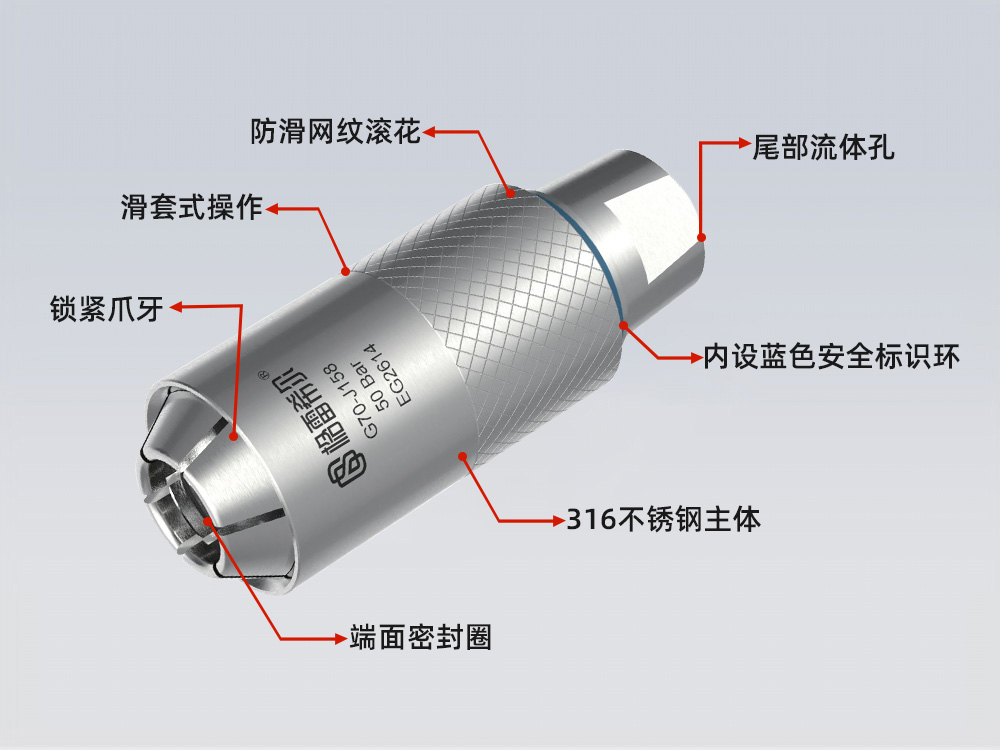

SEALING CONNECTION SCHEME
|
& 端面密封圈易于日常維護與更換 |
| & 滑套式結構，一推一拉即可完成連接與斷開 | |
| & 直通式設計最大化保證流量提高測試效率 | |
| & 藍色安全標識環保證測試安全性 | |
| & 316不銹鋼材質堅固耐用，極大延長接頭的使用壽命 |
PRODUCT FEATURES
|
|
|
|
|
|

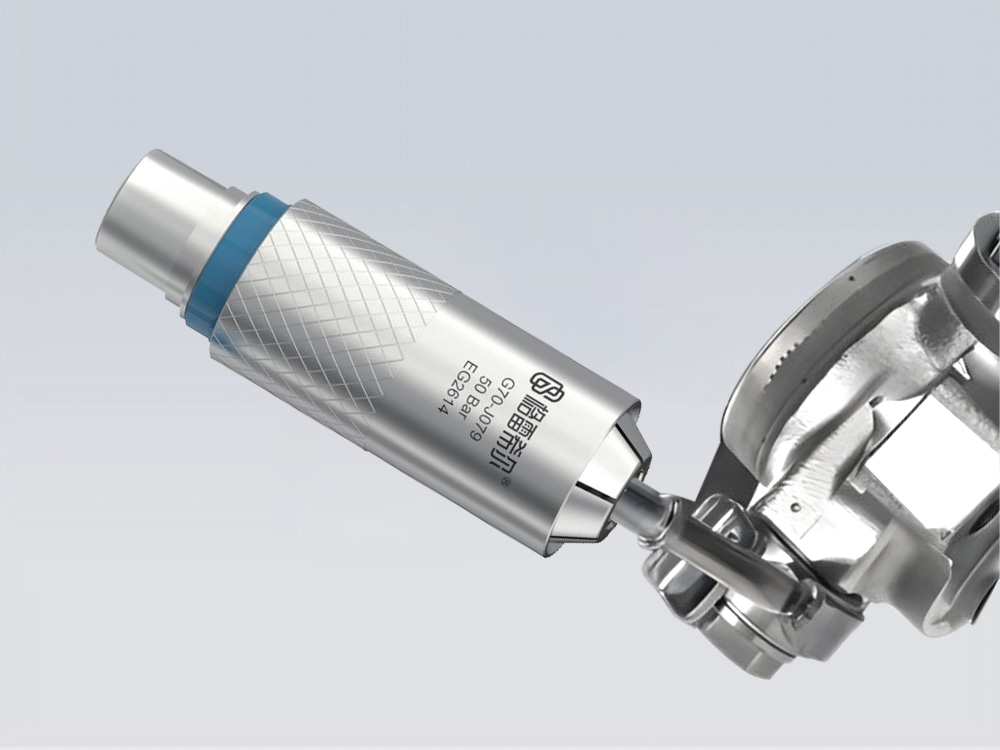

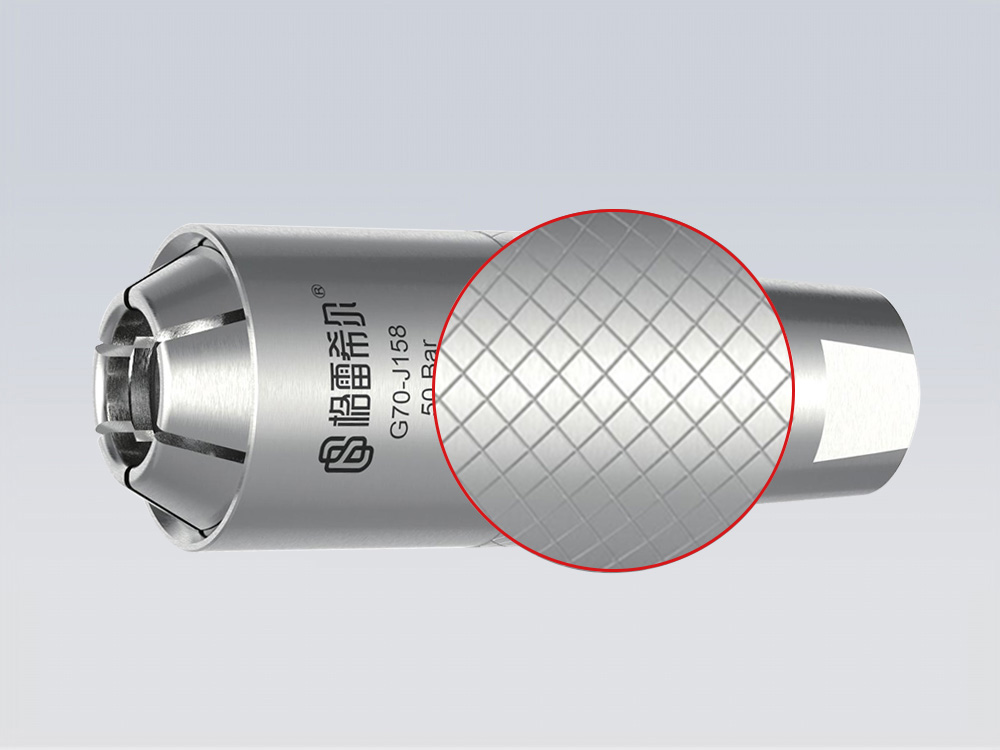

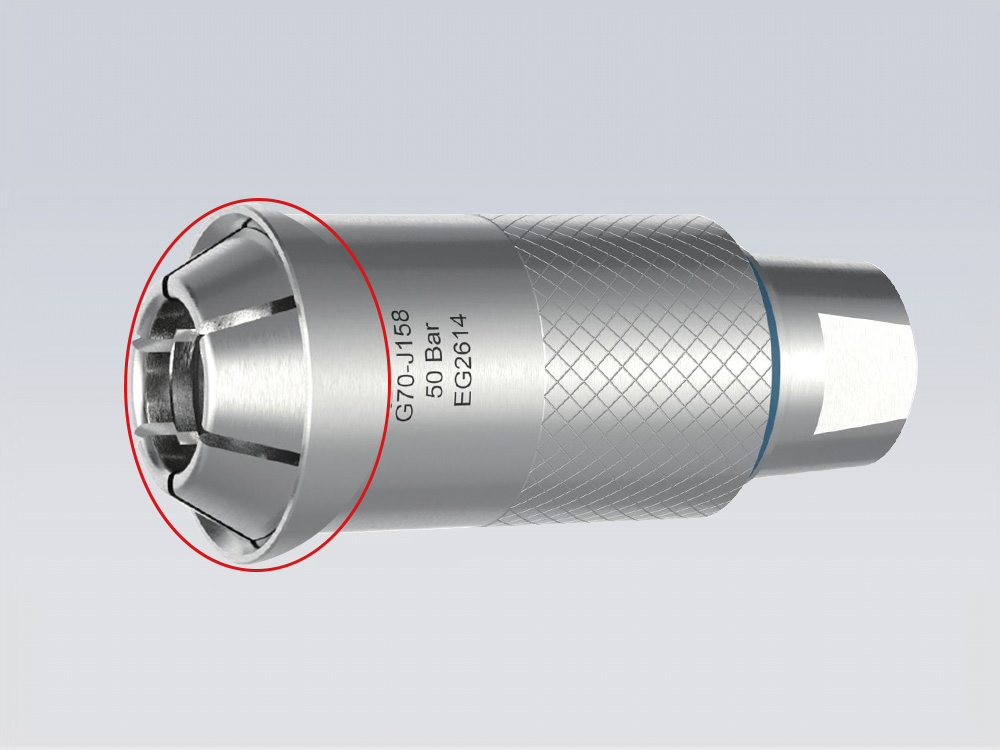

| 外卡式夾爪鎖緊，直接抓取工件管口凸起部位 | 網紋滾花增加摩擦力，易于操作 | 滑套式結構輕松推拉即可實現鎖緊與斷開 | 直通式設計，減少對流量的損失 | 藍色到位安全環標識，保證生產正常 |
PRODUCT PARAMETERS
| & 操作壓力：從真空到50Bar |
|
| & 密封范圍：參見選型表 | |
| & 最大凸起寬度：4-8mm | |
| & 流量接口：G1/4、G3/8、G1/2、G3/4 | |
| & 主體材料：316 不銹鋼 | |
| & 主密封圈：氯丁橡膠/丁腈橡膠 | |
| & 主密封圈：氯丁橡膠/丁腈橡膠 | |
| & 操作溫度：-20℃至120℃ |
OPERATION METHOD
|
|
|
|

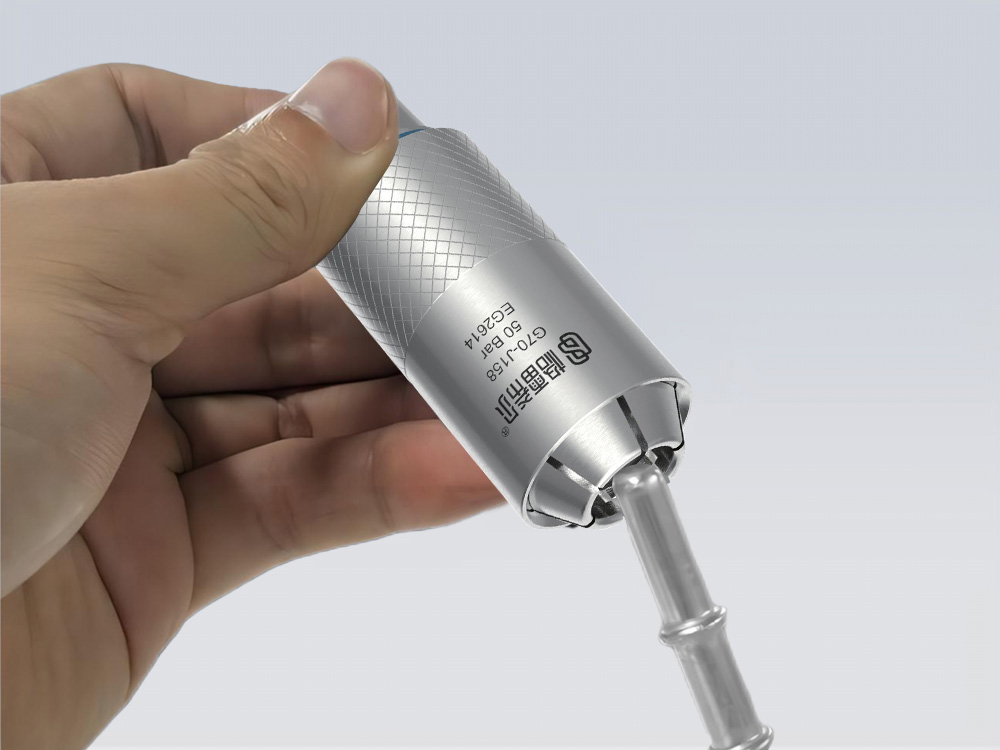

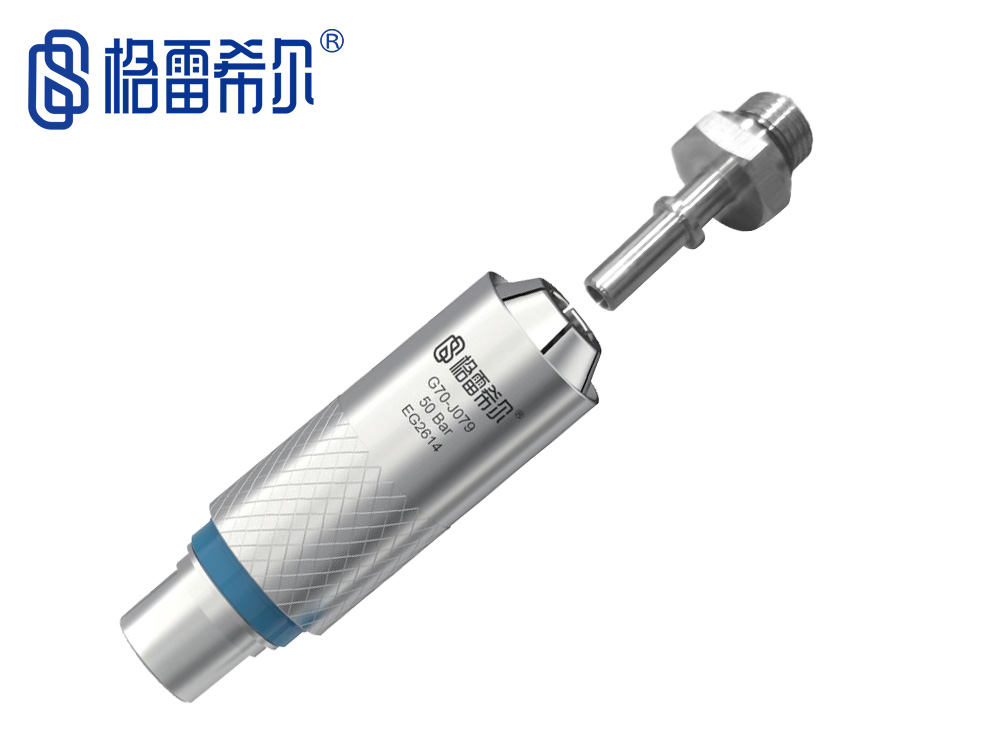

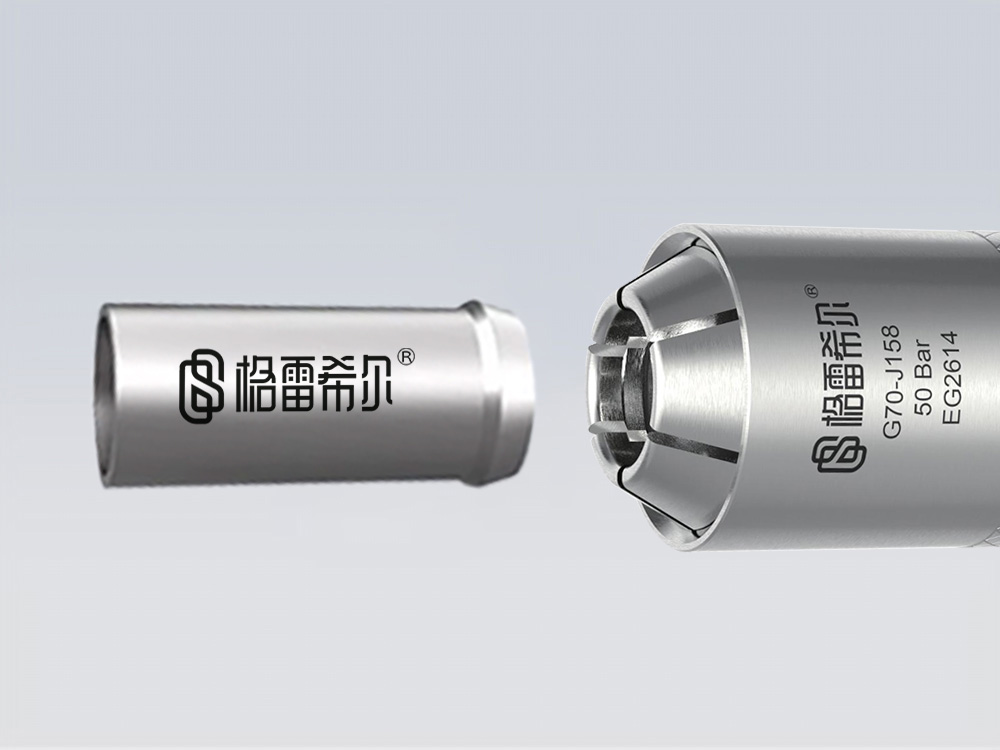

步驟1： 將接頭對準待測工件的接口部位，此時接頭前端爪牙受壓力影響自動張開直至管件到達底部后爪牙自動鎖緊 |

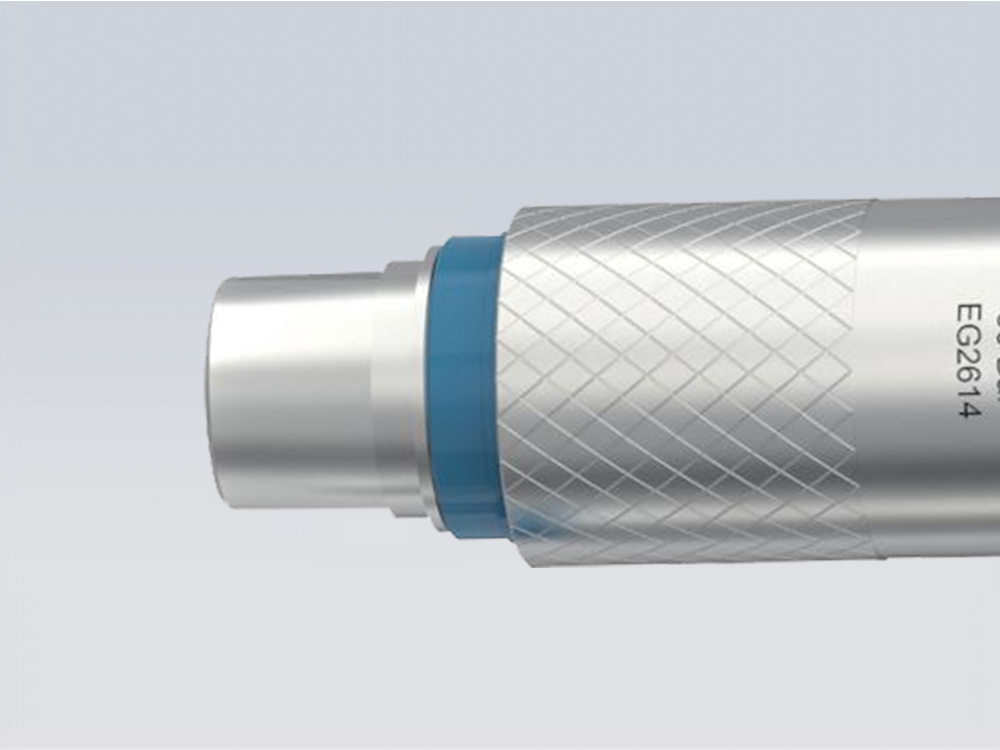

步驟2： 當看到接頭尾部的藍色標識環就代表已連接好，此時可以充入介質開始測試 |

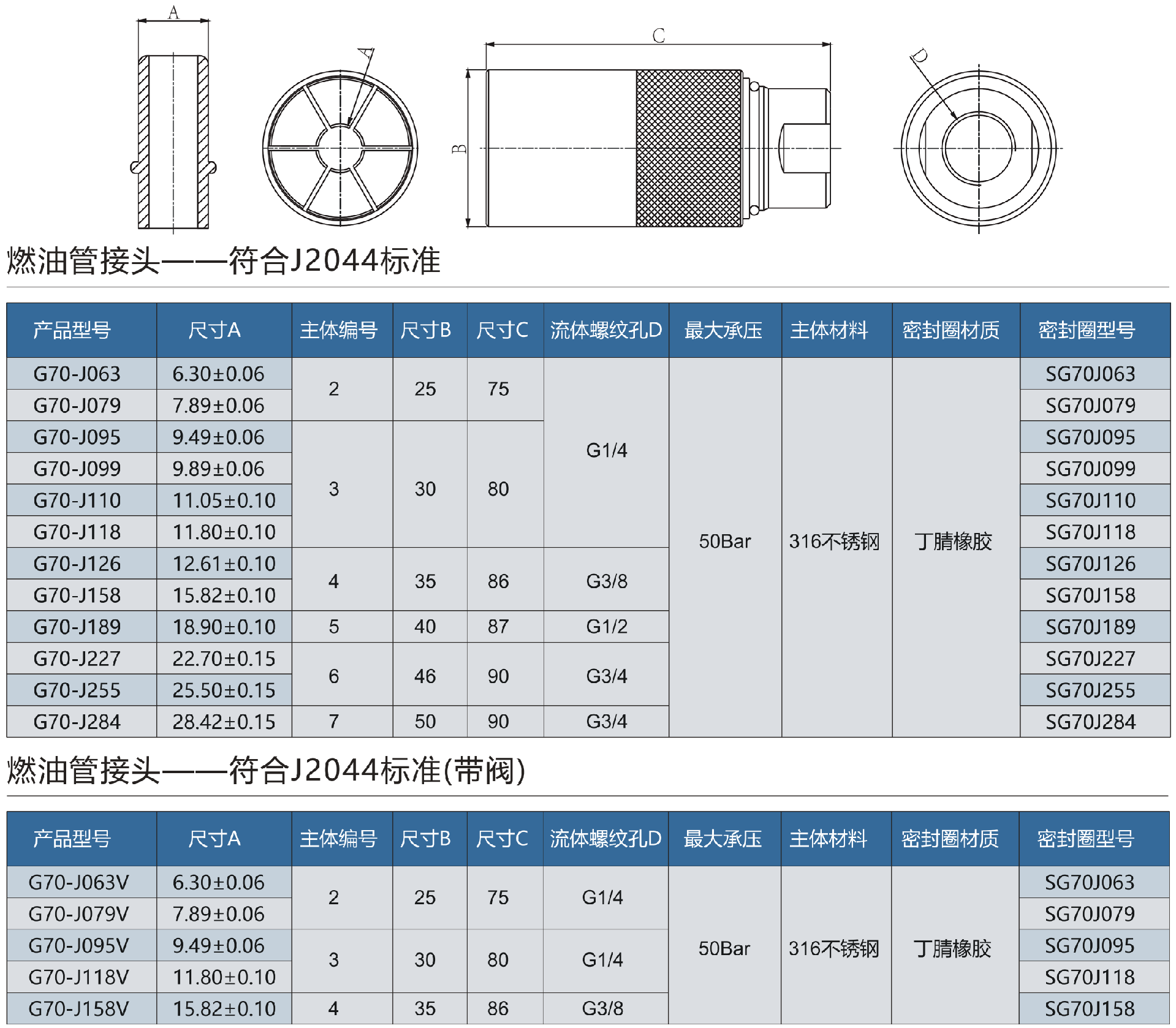

SPECIFCATION AND MODEL TABLE

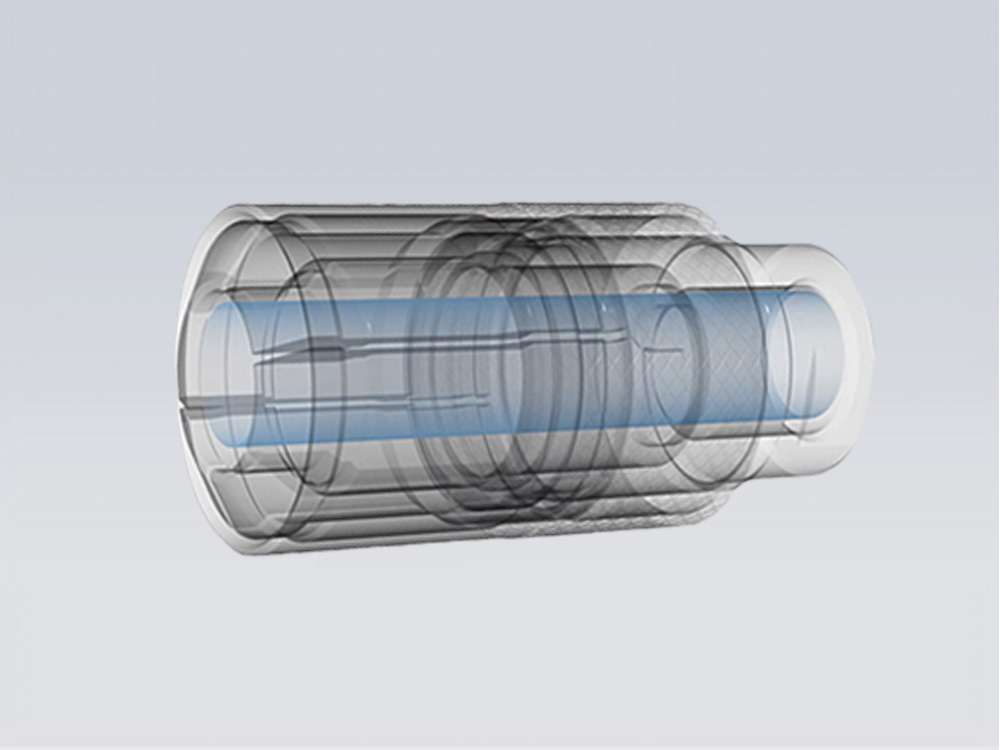

格雷希爾G70-J系列密封測試接頭的內部結構與閥體都是直通式設計，最大程度減小了測試時的壓力與流量損失，內部結構均采用316不銹鋼材質，密封圈則采用耐腐蝕性好的丁腈橡膠，極大地保證了接頭的使用壽命與通用性。
