C9M對接模塊

C9M信號針自動對接模塊

密封方式：

密封范圍：

產品分類：C9M對接模塊

產品描述：格雷希爾的C9M信號針對接模塊的插針從1.6mm針到6mm針不等，滿足各種大小的電流；插孔都···

淘寶訂購

格雷希爾的C9M信號針對接模塊的插針從1.6mm針到6mm針不等，滿足各種大小的電流；插孔都是采用特殊定制的航空級別線簧插孔，滿足長壽命，高可靠性的要求。C9M對接模塊整體通常由C9F框、C9X子模塊、C9Z插針、C9K插孔等部件構成，完成電信號或是氣體的自動對接，是C9對接板的非常核心的部件。而高插拔壽命是我們的關鍵述這些插針和插孔都是高插拔壽命設計，實驗室測試壽命超過10萬次。

產品特點

Product features

	& C9F框、C9X子模塊、C9Z插針、C9K插孔等部件組合構成
	& 插針從1.6mm到6mm不等
	& 主要應用于信號接口的封堵與連接
	& 10萬次插拔次數，使用壽命長
	& 可以滿足15mm-30mm對接板厚度
	& 模塊化設計可自由組合出多種規格，滿足不同的應用場景
	& 插針/插孔的外層都經過鍍金或鍍銀處理，導電性能更好

核心組件

Core components


格雷希爾C9F邊框

格雷希爾C9X子模塊

格雷希爾插針和插孔

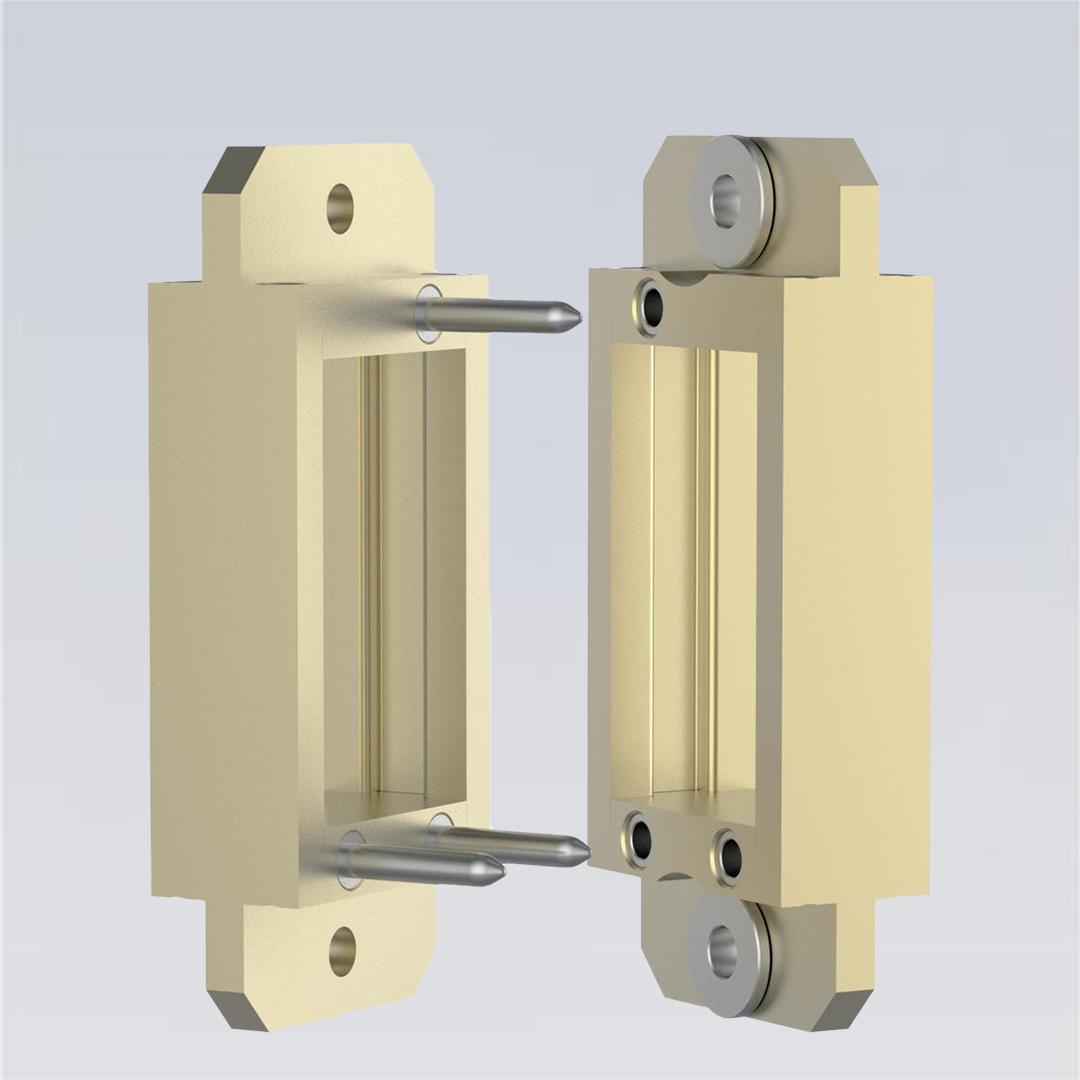

C9F框架：

鋁合金材質輕便耐磨，并具有一定的抗腐蝕性能，邊框?yàn)榻M合模式，公頭有插銷，母頭有定位孔，可以增加定位精度

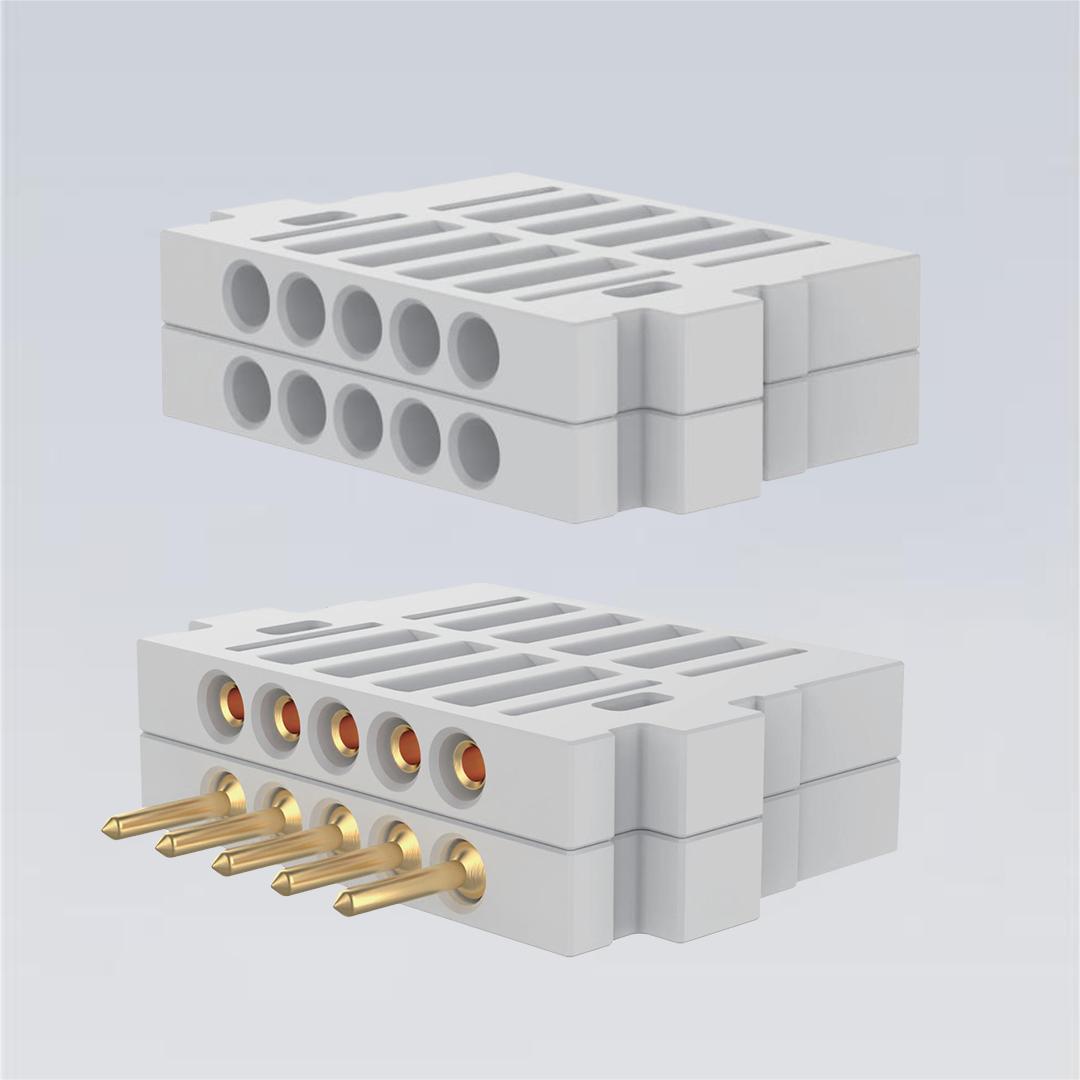

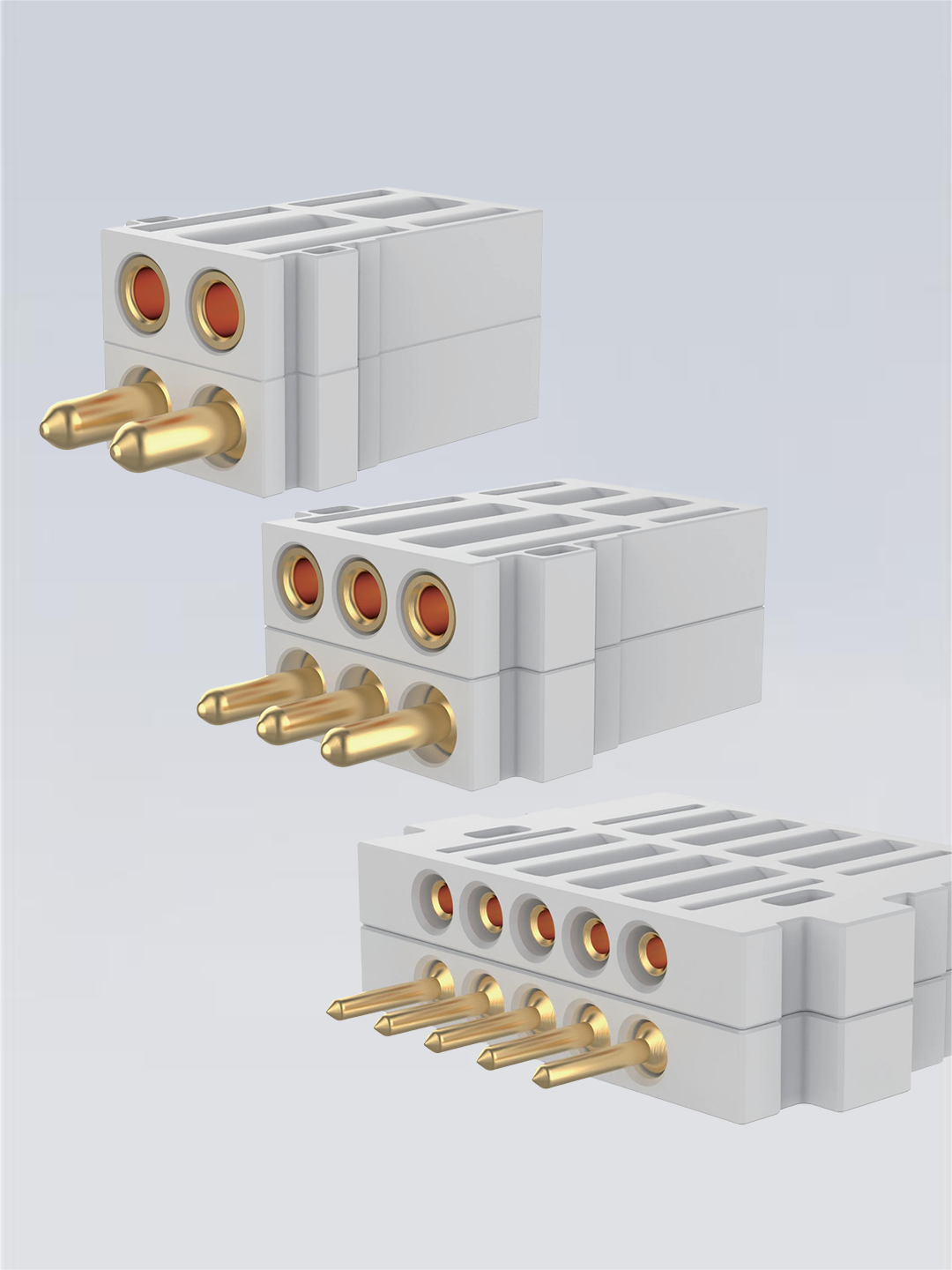

C9X子模塊：

塑料材質，用于固定插針和插孔，滿足柔性連接以及定位的需求，并有很好的絕緣性能，可以靈活組合出多種規格出來

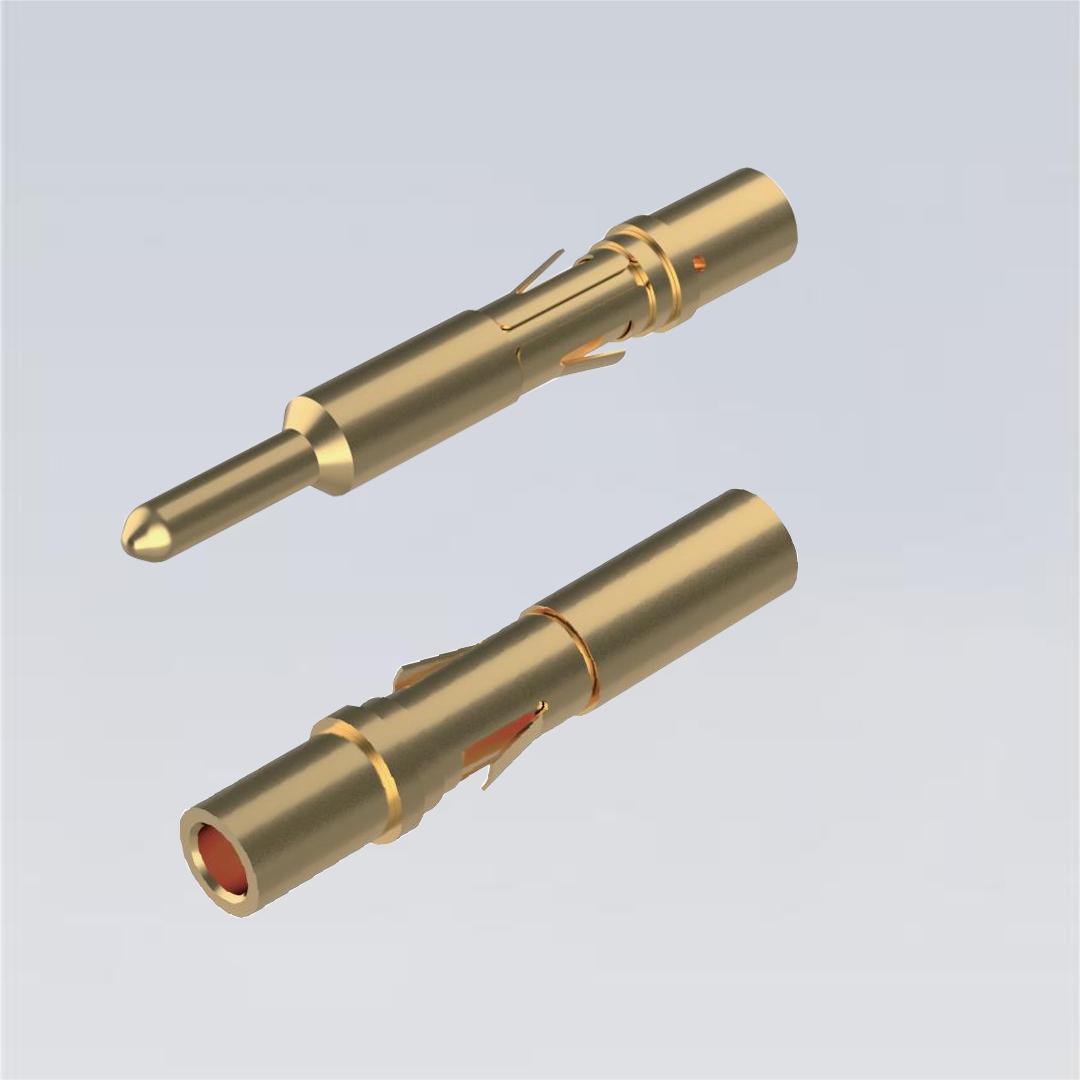

C9Z插針和C9K插孔：

金屬材質，表面經過鍍金或是鍍銀處理，具有很好的導電性能，超過10萬次的高插拔壽命是我們的關鍵述求。

如何定制化您的C9M模塊?

How to Customize your C9M Modle?

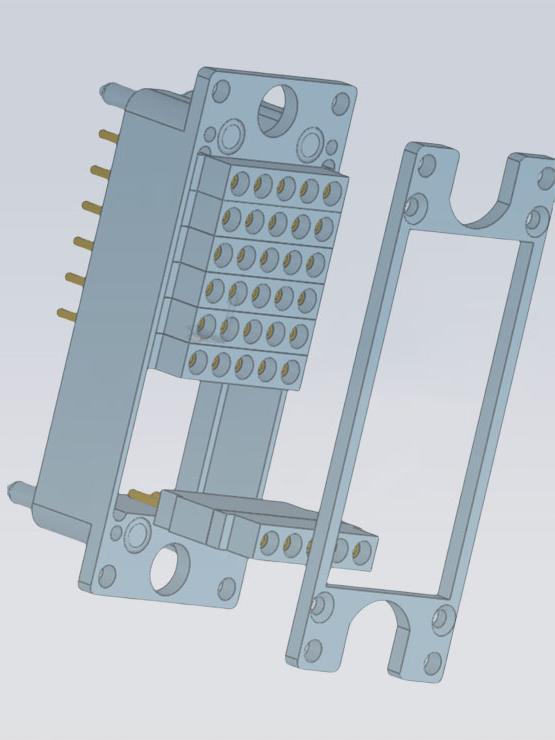

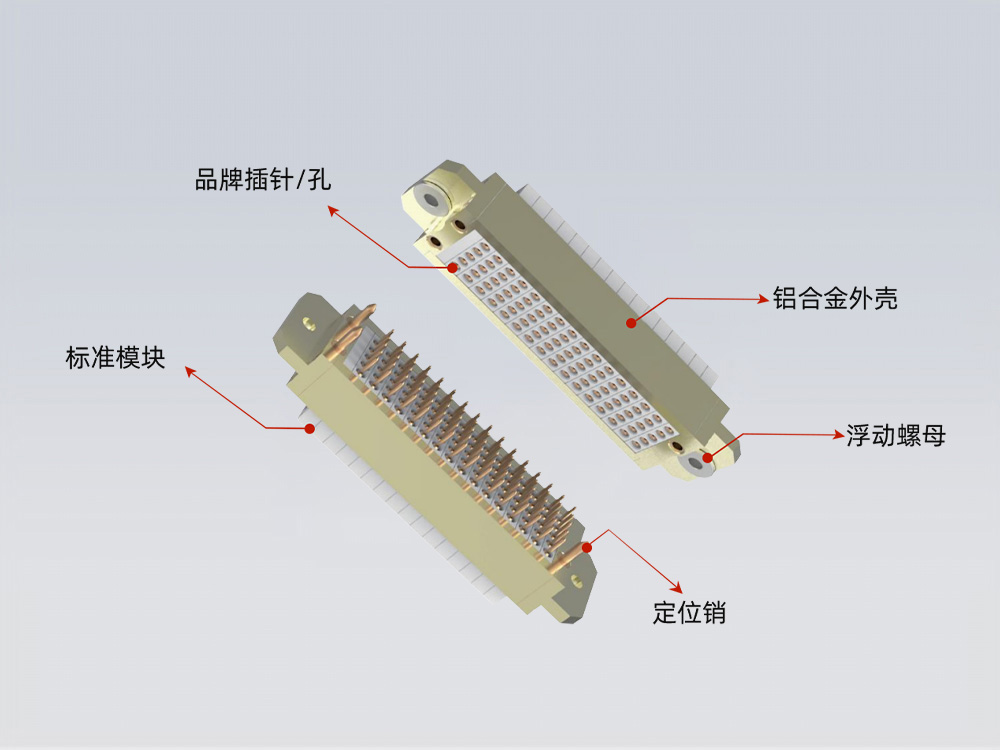

C9M自動對接模塊3D

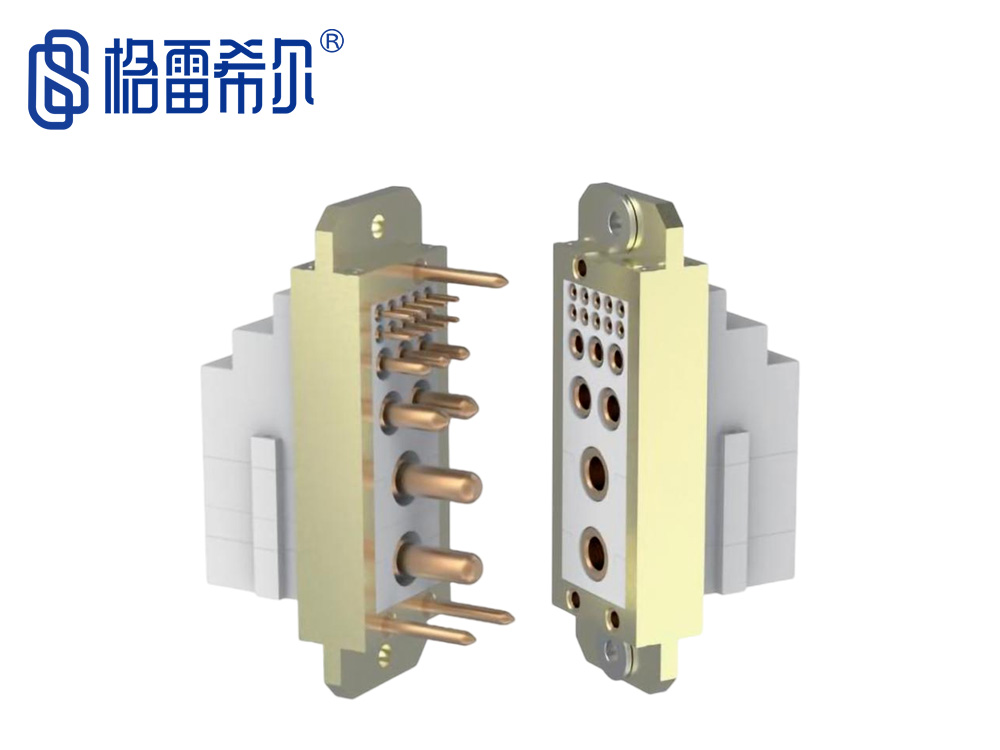

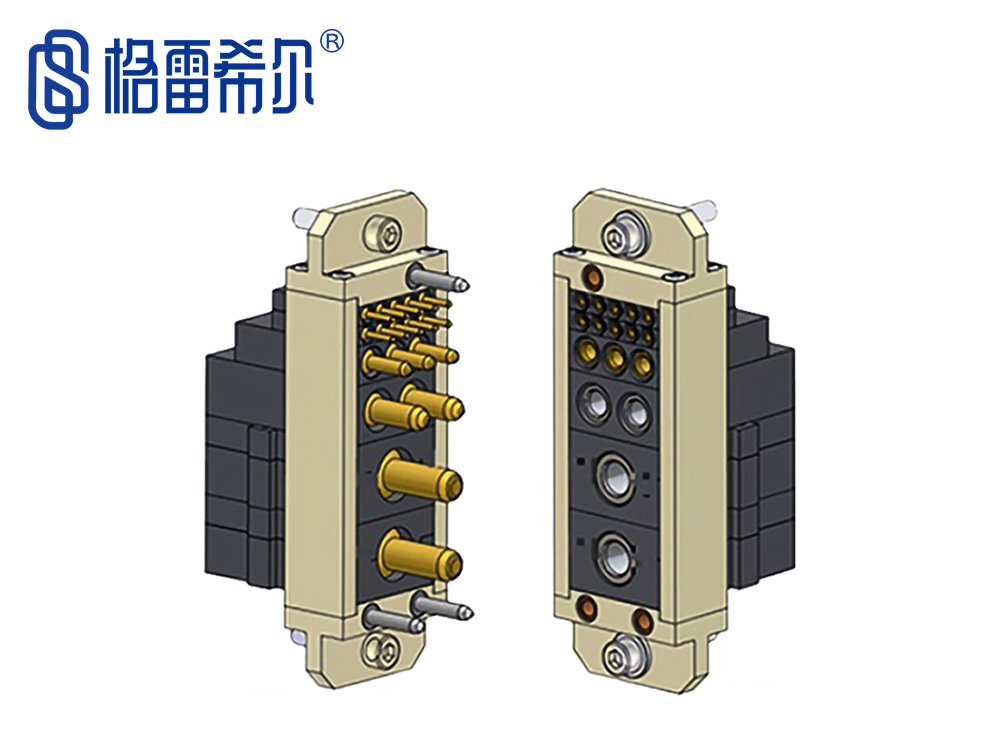

C9M自動對接模塊

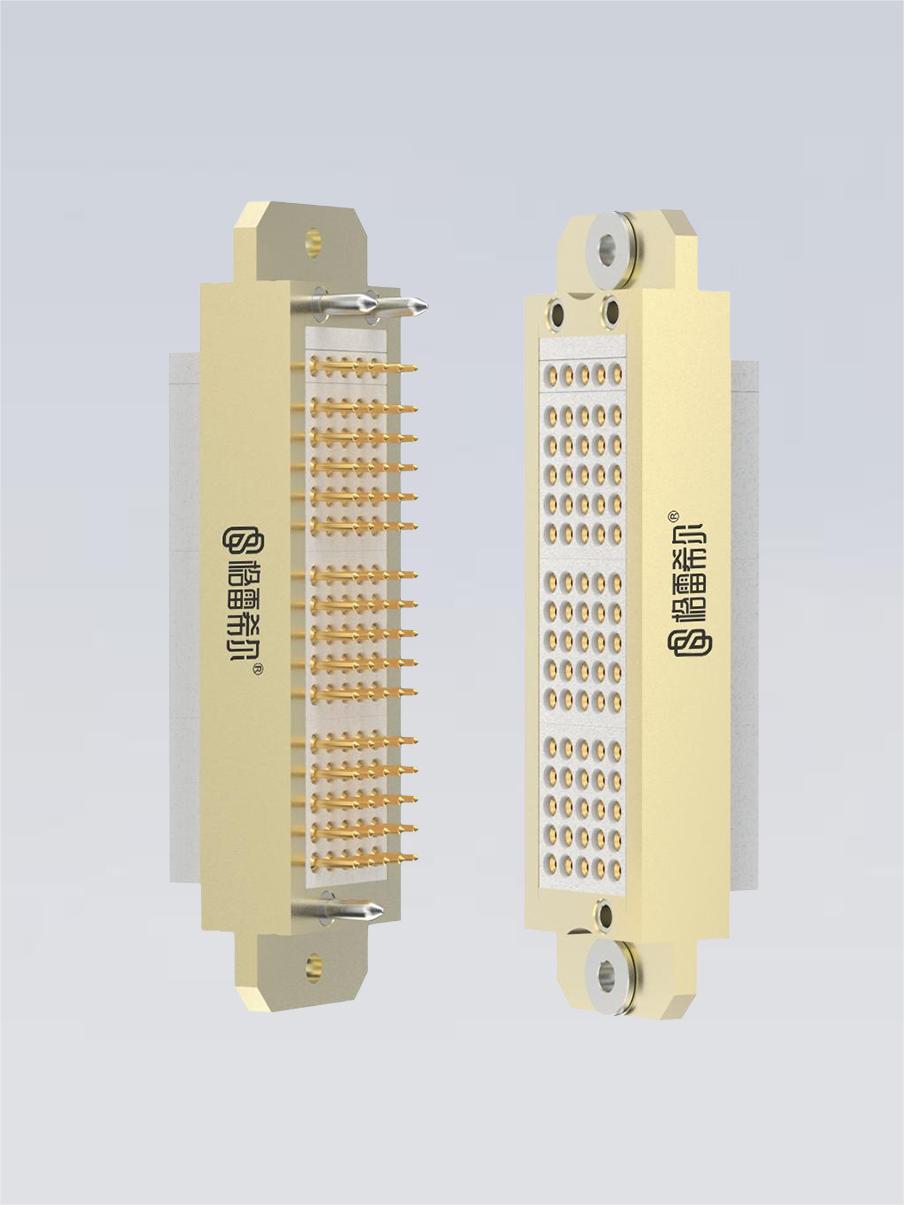

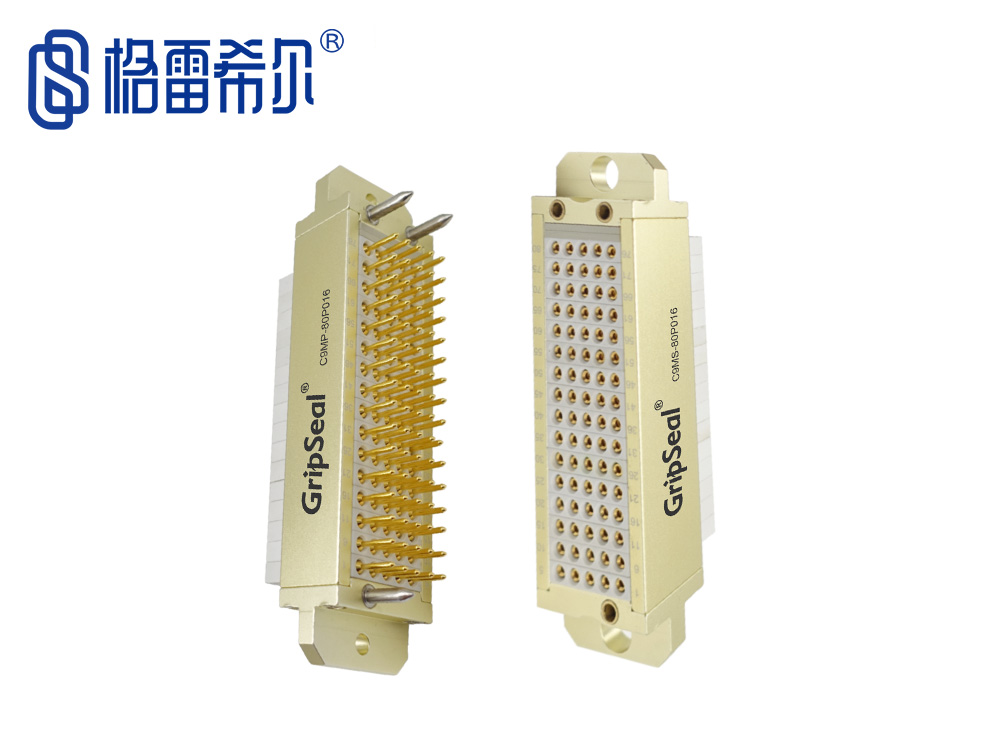

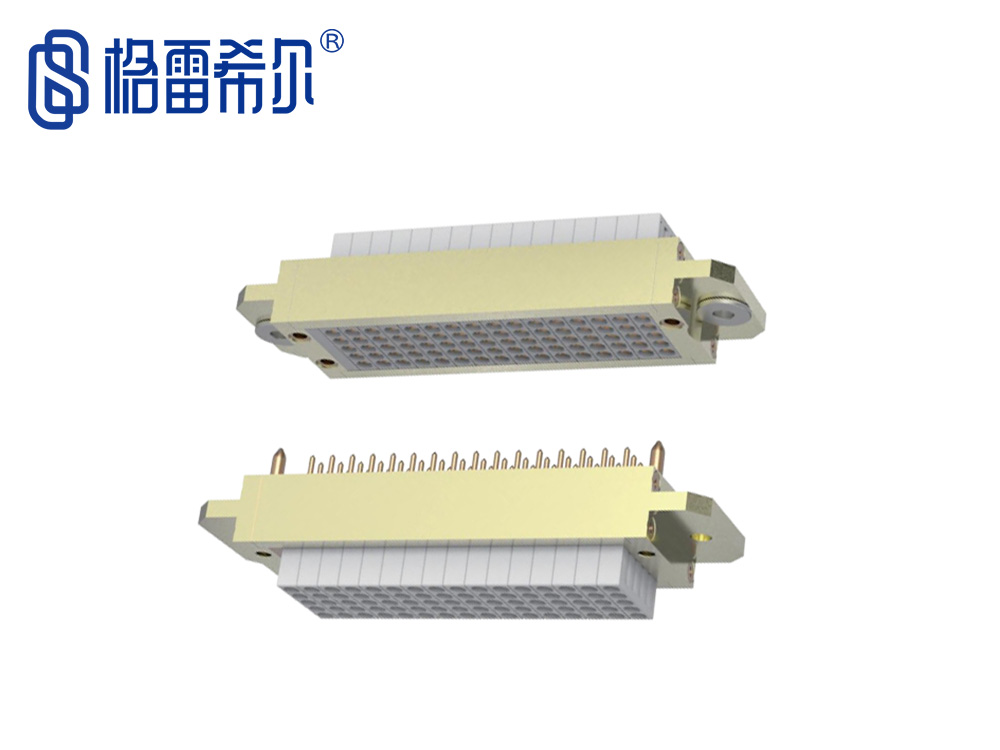

C9M信號針自動對接模塊

第一步：

先確定接頭及規格的需求，如額定電流、電接口類型、插針和插孔的數量等，且同一接口不同電流的需要分開

第二步：

根據電接口類型確定出C9X子模塊/C9Z插針/C9K插孔的規格及數量。

第三步：

根據模塊數量選擇對應的C9F邊框并根據電接口類型進行合理布局。

C9M信號針對接模塊通過組合可以滿足各種規格的應用場景，還可以根據客戶的需求提供定制化服務來滿足越來越多的類似需求，配合格雷希爾GripSeal的C9對接板、E系列電連接器/C系列自動公母頭一起使用，可以完成新能源汽車的EOL、DCR等綜合系統測試。

【相關產品】：C系列公母頭，G系列快速接頭，GT系列水管組件，E10X單芯高壓線，退針器，E10系列電連接器

【本文標簽】：格雷希爾，C9對接板，電驅動，電池包，自動公母接頭快速接頭，C9M對接模塊，新能源汽車

【責任編輯】：億控科技（湖北）
